Pre skrinky s prednými dvierkami so šírkou 500 mm
Technické údaje:
Šírka skrine min. (cm): 50
šírka skrine max. (cm): 50
Vhodné pre šírku skrinky (cm): 50
k dispozícii Hĺbka skrine min. (mm): 450
Montáž na bočnú stenu: áno
Výsuvy: kryté, tlmené výsuvy so samozatváračom s plne synchronizovaným dojazdom
Hrúbka bočnej steny (mm): 16 - 19 (samoregulačná)

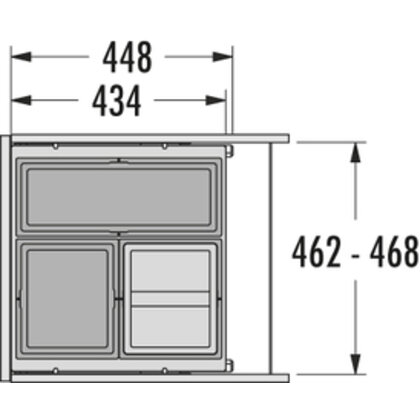

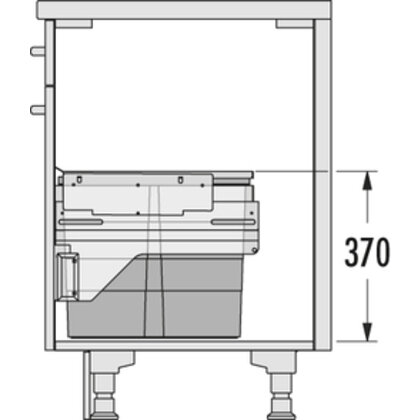

Rozmery produktu (ŠxHxV) (mm): 462-468 x 434 x 370
Rozmery balenia (ŠxHxV) (mm): 465 x 385 x 440
Hĺbka systému (mm): 448
Počet zásobníkov: 3
Veko: Plechové systémové veko + 1 veko na 13 l
Kapacita (l): 1 x 17 + 2 x 13
Celkový objem (l): 43
Farba kovových častí: tmavo šedá
Hmotnosť vrát. balenie (kg): 10,9
