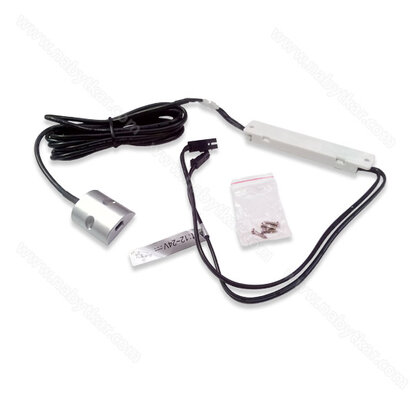

Bezdotykový LED vypinač 12V,max. do 30W

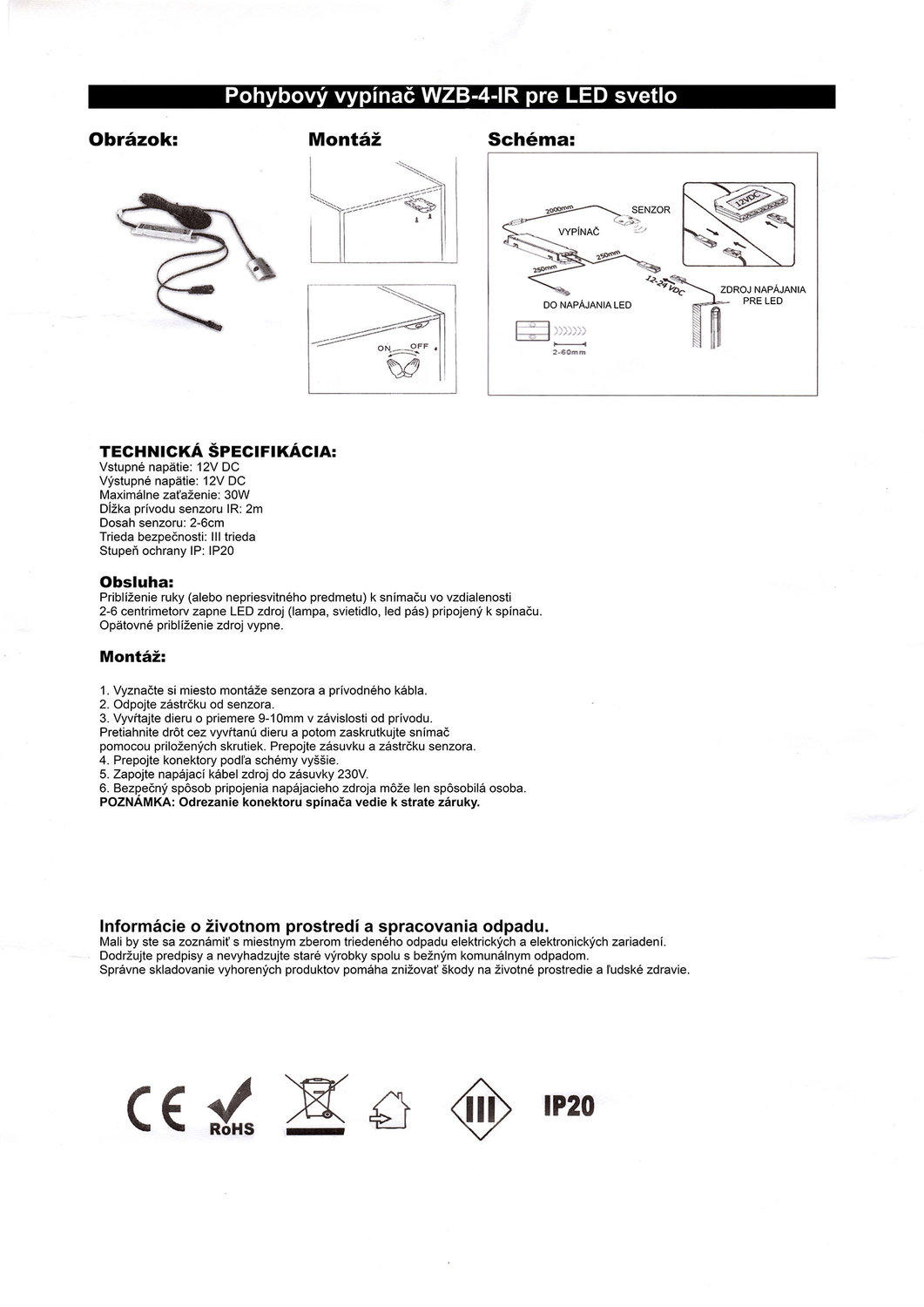

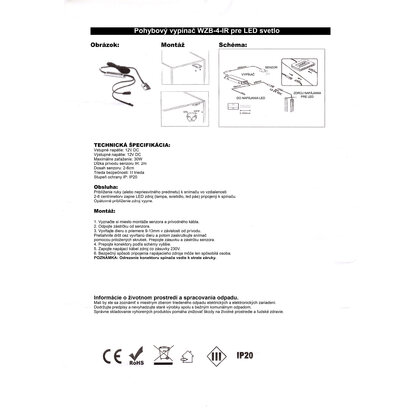

Pohybový vypínač WZB-4-IR pre LED svetlo:

TECHNICKÁ ŠPECIFIKÁCIA:
Vstupné napätie: 12V DC
Výstupné napätie: 12V DC
Maximálne zaťaženie: 30W
Dĺžka prívodu senzoru IR: 2m
Dosah senzoru: 2-6cm
Trieda bezpečnosti: III trieda
Stupeň ochrany IP: IP20

Obsluha:
Priblíženie ruky (alebo nepriesvitného predmetu) k snímaču vo vzdialenosti
2-6 centrimetorv zapne LED zdroj (lampa, svietidlo, led pás) pripojený k spínaču.
Opätovné priblíženie zdroj vypne.

Montáž:

1. Vyznačte si miesto montáže senzora a prívodného kábla.
2. Odpojte zástrčku od senzora.
3. Vyvŕtajte dieru o priemere 9-10mm v závislosti od prívodu.
Pretiahnite drôt cez vyvŕtanú dieru a potom zaskrutkujte snímač
pomocou priložených skrutiek. Prepojte zásuvku a zástrčku senzora.
4. Prepojte konektory podľa schémy vyššie.
5. Zapojte napájací kábel zdroj do zásuvky 230V.
6. Bezpečný spôsob pripojenia napájacieho zdroja môže len spôsobilá osoba.
POZNÁMKA: Odrezanie konektoru spínača vedie k strate záruky.
